502

故郷の駅〜 ホーム上家

No.502 基本セット キット ¥10,000(税別)
No.503 延長セット キット ¥8,000(税別)
No.504 屋根なし延長セット キット ¥3,000(税別)
No.505 増設階段(基本セットの階段バラ売)キット ¥1,000(税別)
No.604 オプション チップLEDセット(4ヶ入) ¥1,200(税別)

上り急行到着です。

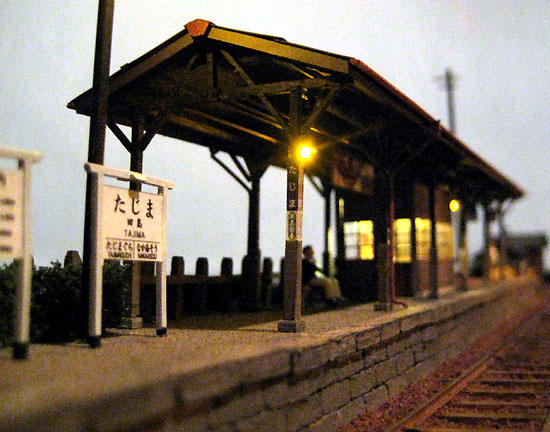

暮れなずむ駅風景。

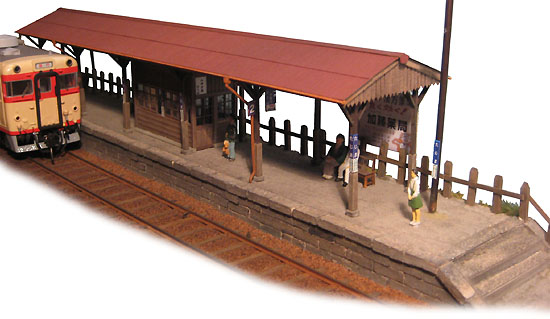

No.502 基本セットジオラマ化製作:宮下洋一

待望の木造上家のプラットホームキットの発売です。

  • 少し前までは国鉄・私鉄問わずあたりまえのようにどこでも見られたホームの木造上家ですが、近年急速に姿を消しつつあります。
  • 停車場を再現するあたり駅舎とともにになくてはならないアイテムを初めて製品化しました。
  • 実物のホームは以外にも大きくて長大なサイズです。そのままスケールダウンしても限られたスペースのレイアウトやセクションでは極めて扱いづらいものになってしまいます。
  • この製品は実物の持つ雰囲気をそのまま凝縮し、狭いスペースでも有効に活用できるよう小ぶりの設計としました。
  • 基本セットのほかに延長セットやホームのみといった用途に応じた展開が可能です。
  • もちろん1/87スケールモデルにも違和感なくご使用いただけます。

製品について

塗装済組立見本です。

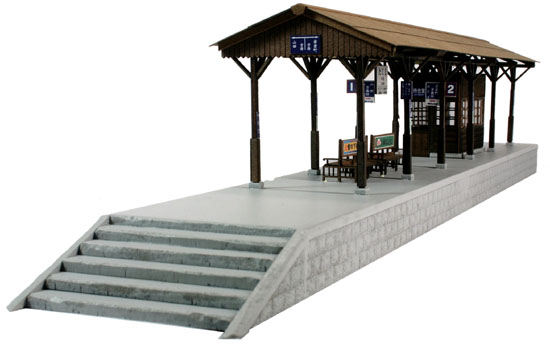

No.502「基本セット」塗装済み組立見本
待合室とベンチ、階段部分パーツ付属。まずはこの1台から!

塗装済組立見本です。

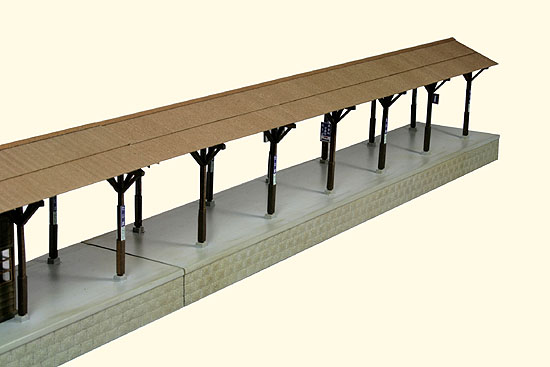

No.503「延長セット」塗装済み組立見本
基本セットに延長セットを使用して上家を長く出来ます。



延長セットの構造屋根なし延長完成見本
:No.503「延長セット」の構造     No.504「屋根なし延長セット」組立見本

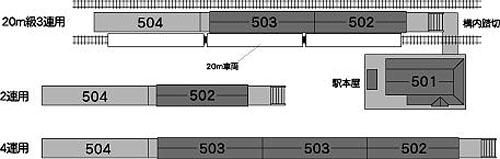

ホームの組み合わせ例

【ホーム配置参考例】

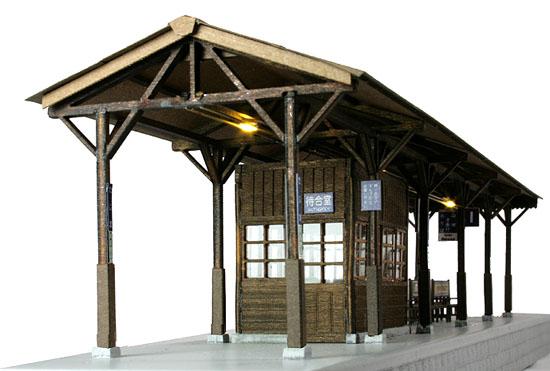

リアルな木造上家です

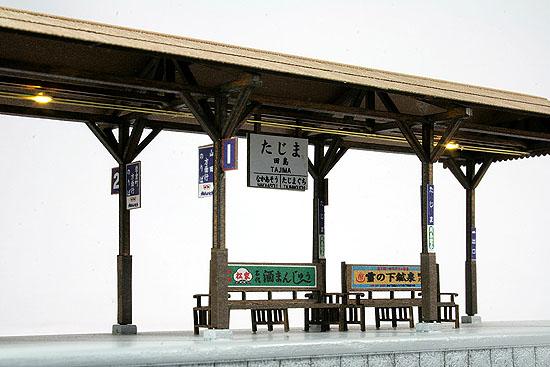

業界初?の本物の木造上家です。広告付ベンチも付属します。

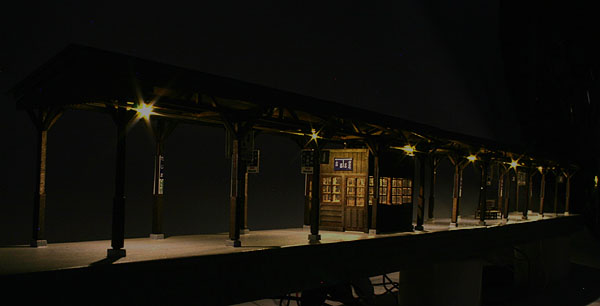

オプションのチップLEDセットを組み込んであります。

基本セット完成見本

リアルなホームの情景をお楽しみください。
オプションのチップLEDセットを組み込んであります。

製品の特徴

  • 駅舎と同じく上家の柱の骨組みを木製で忠実に再現しました。(No.502 No.503)
  • 質感重視の木材と扱いやすい特殊紙を精密なレーザーカット加工で組み合わせました。ホーム擁壁はMDF材のレーザー彫刻仕上げです。
  • ホーム上の待合室は木製彫刻仕上げです。室内のベンチや時刻表も装備(No.502のみ)
  • ホーム上ベンチや吊下げ式駅名票を付属しました。
  • 駅に欠かせない多数の広告や案内板等の乗客用表記、安全確認や鉄道気象告知版、表彰状等の業務用表記まで含んだステッカー添付しました。
  • No.502基本セットにNo.503延長セットとNo.504屋根なし延長セットを自由に連結して延長出来ます。
    【ご注意】構造上完成後の組合せと延長分割には適しません。組立時に一体として製作されることをお勧めします。
  • No.504屋根なし延長セットは別売の電柱、駅名票、柵等のエコーアクセサリーパーツをご利用下さい。
  • 夜景を楽しむためにチップLEDによる照明オプションを用意しました。
    微細なハンダ付けによる配線が必要となります。


オプションのチップLEDセットについて

オプションのチップLEDセットでリアルな夜景をお楽しみいただけます。
1.2×2mmの極小チップLED採用と専用配線冶具により簡単に取り付けられます。

No.502+No.503+No.604
【セット内容】チップLED×4、定電流ダイオード×1、ポリウレタン線×1  ¥1,200(税別)

チップLEDの使用個数

 No.502基本セット LEDを4個使用(待合室含む)
 No.503延長セット LEDを3個使用

チップLEDセットの取付け方法

 専用配線治具

No.502基本セットに専用の配線治具を添付しました。

専用配線治具

0.4〜0.5mmの真鍮線2本別途ご用意ください。
治具に真鍮線とLEDを配置してハンダ付けします。

LEDの取付け

テスト通電の様子。

LEDの取付け

添付のポリウレタン線の加工。

LEDの取付け

フィーダを取付けます。

LEDの取付け

上家小屋組みに取付けた様子。

LEDの取付け

ホーム関係のキットは外部電源をご使用ください。
ホーム下の桁に配線用ラグ板等取付けられるよう孔をあけてあります。
定電流ダイオード併用でDC電源3V〜14Vでご利用ください。


製品仕様・価格


製品番号No.502No.503No.504
基本セット延長セット屋根なし延長
スケール1/80
税別価格キット10000円キット8000円キット3000円
組立寸法350×55×66mm272×55×66mm272×55×15mm
ホーム有効長314mm272mm272mm
構成素材木材および特殊紙レーザー抜済
付属部品駅看板シールなし
オプションチップLED照明セット
