エムズコレクション:紙と木で創る懐かしい鉄道情景の世界です

506

故郷の駅〜 島式ホーム待合室

No.506 キット ¥3,800(税別)
No.604 オプション チップLEDセット ¥1,200(税別)

小さな待合室です。

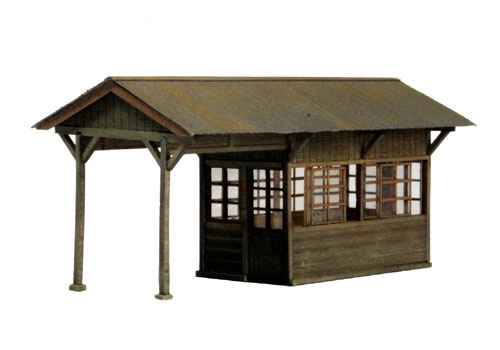

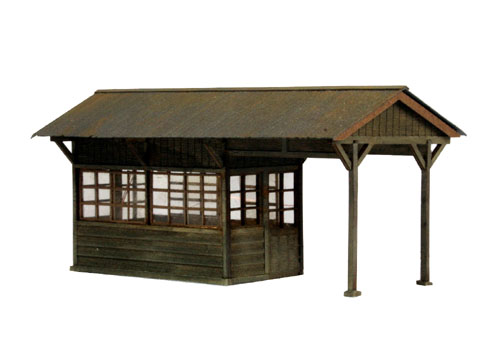

No.506 キット組立見本

屋根のない島式ホームの荷扱い用上家の併設された小さな待合室です。

  • 地方の乗降客がさほど多くない停車場を想定しました。
  • 特徴あるこの形は鉄道による手小荷物輸送が全盛だった時代の名残りで、列車に載せる手小荷物を列車到着までの間にホーム上に保管するための屋根が待合室に併設されています。
  • オハユニやキハユニが連結された列車はもちろん、地方鉄道や軽便鉄道にもよく似合います。
  • 発売中のNo.504 屋根なし延長ホームとNo.505 増設階段キットを利用して手軽にホームが作れます。
  • 1/87スケールモデルにも違和感なくご使用いただけます。

製品について

塗装済組立見本です。

STカラーによる着色例/塗装済組立見本

緑塗装にしてみました。

ラッカーによる塗装例/塗装済組立見本

ローカルムード満点です。

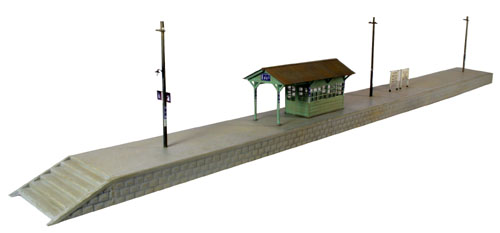

No.504屋根なし延長ホームとの組合せ例/塗装済組立見本

【使用キット】
No.504屋根なし延長セット×2,No.505増設階段×1
エコーモデル製アクセサリーキット/電柱(B)/駅名標(大)/電灯

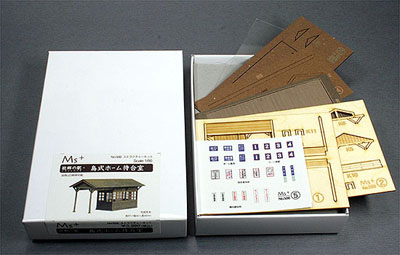

製品パッケージと内容

製品パッケージとキット内容です。

製品の特徴

  • ホーム上家と同じく壁や柱の骨組みを木製で再現しました。
  • 質感重視の木材と扱いやすい特殊紙を精密なレーザーカット加工で組み合わせました。屋根トタンは特殊紙材のレーザー彫刻仕上げです。
  • 待合室内のベンチや時刻表等の表記ステッカー添付しました。
  • No.504屋根なし延長セットを連結した島式ホームに使用出来ます。
  • No.504屋根なし延長セットは別売の電柱、駅名票、柵等のエコーモデル製のアクセサリーパーツをご利用下さい。
  • 夜景を楽しむためにチップLEDによる照明オプションを用意しました。
    微細なハンダ付けによる配線が必要となります。


オプションのチップLEDセットについて

No.604 チップLEDセット

オプションのチップLEDセットでリアルな夜景をお楽しみいただけます。1.2×2mmの極小チップLED採用で実感的な場所に取り付けられます。
このセットはNo.502~503ホーム上家と共通で使用できます。

セット内容です



【セット内容】

チップLED×4、定電流ダイオード×1、ポリウレタン線×1

¥1,200(税別)


LED組込み完成例

チップLEDセット使用による夜景/LED1個使用

チップLEDセットの取付け方法

ハンダメッキします


添付のポリウレタン線の加工。

LEDに熱が伝わらないよう注意


チップLEDにハンダ付けします。

+側を確認しましょう


DC3Vで点灯テストの様子。

ゼリー状瞬間接着剤が便利です


梁にLEDを取り付けます。


【ご注意】
照明の電源はは外部電源をご使用ください。
定電流ダイオード併用でDC電源3V〜14Vでご利用ください。


製品仕様・価格


製品番号No.506
スケール1/80
税別価格キット3800円
組立寸法長87×幅42×高40mm
構成素材木材および特殊紙レーザー抜済
付属部品待合室シール
オプションNo.604 チップLED照明セット
